预热还原装置

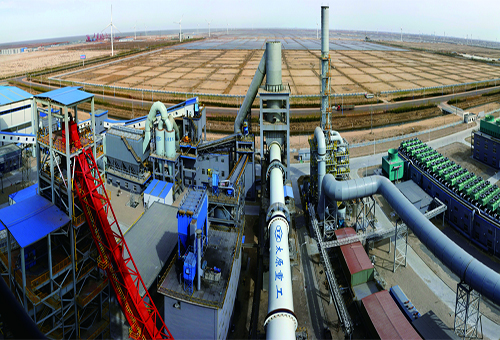

预热还原装置,是一种煤基预还原铁矿石的装置。原铁矿与系统回收的热烟气在烘干机内烘干后，与回转窑窑头喷入的还原煤、燃烧煤以及SRV煤气在回转窑内发生还原反应，控制产品的温度在750-850℃，还原度在10%左右。装置的特点在于高温烟气的充分利用，大大提高系统装置的热效率；系统中用无烟煤作为还原煤，减少了以往炼铁装置中依赖焦炭的状况。

  • 烘干机：Φ4.0m×25m
  • 回转窑：Φ4.8m×75m
  • 球磨机：Φ2.6m×7.5m

  • 功能用途

    系统中烘干机完成对铁矿粉的烘干及输送；系统中回转窑完成铁矿粉的加热及预还原；系统中回转窑窑头燃烧系统完成回转窑所需要的煤、风、气的配比及喷入；系统中球磨机完成回转窑需要的燃烧煤的制备及输送；系统中除尘系统完成烘干机窑尾排出的废烟气的收集以及粉尘处理。

优势特色

规格参数

设备名称

规格

处理量

烘干机

Φ4.0m×25m

处理量：195.5~236.9t/h（干铁矿）

回转窑

Φ4.8m×75m

处理量：150～230t/h（干铁矿）

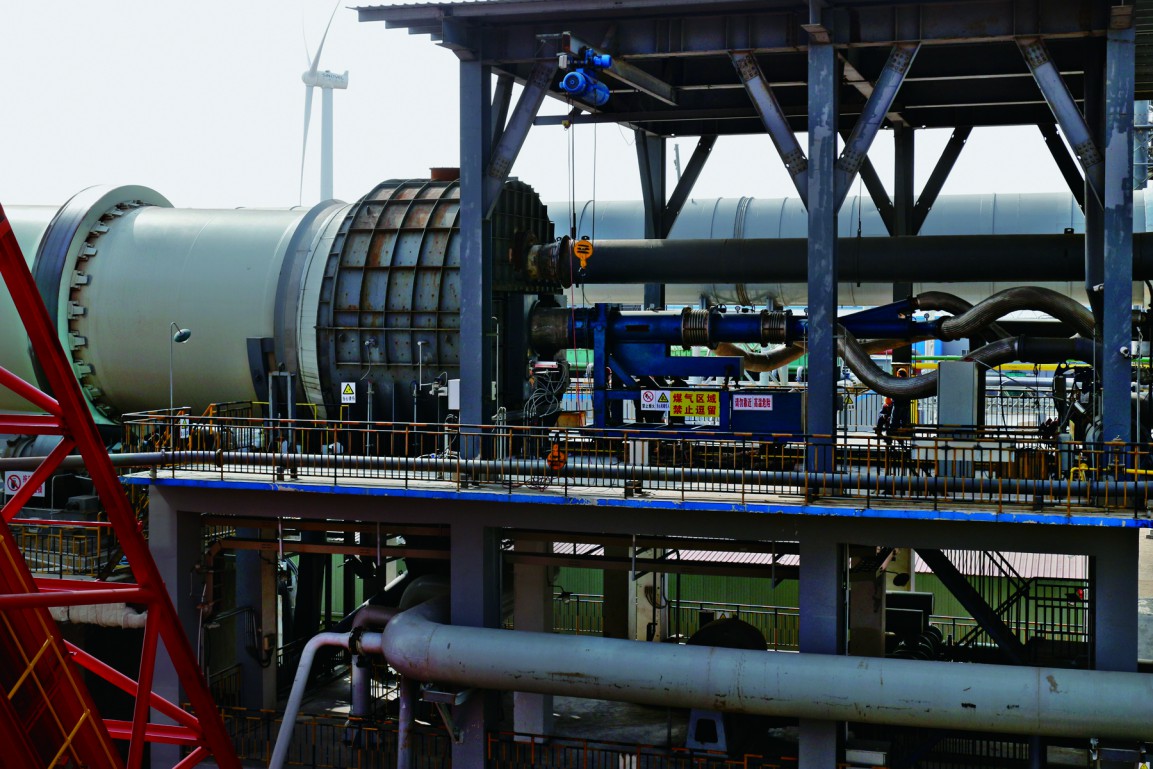

燃烧系统

Φ0.87m×4.5m

喷煤量: 9～12t/h

燃油量: (max.)1200L/h

喷气量（煤气）：30000 Nm³/h

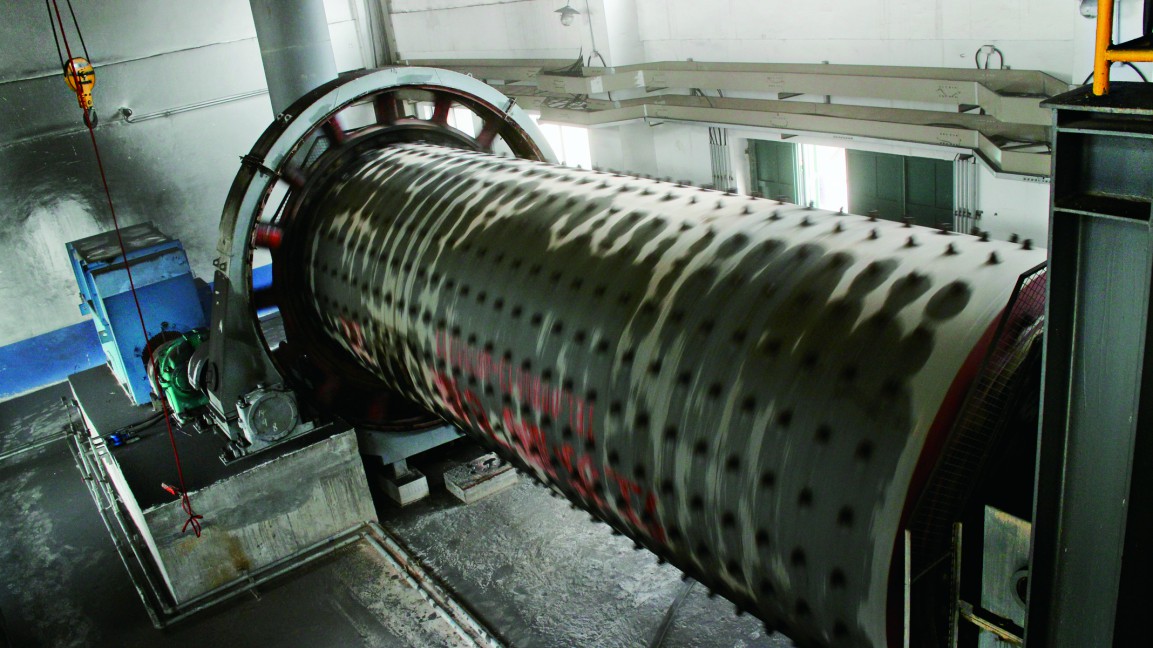

球磨机

Φ2.6m×7.5m

处理量：16t/h

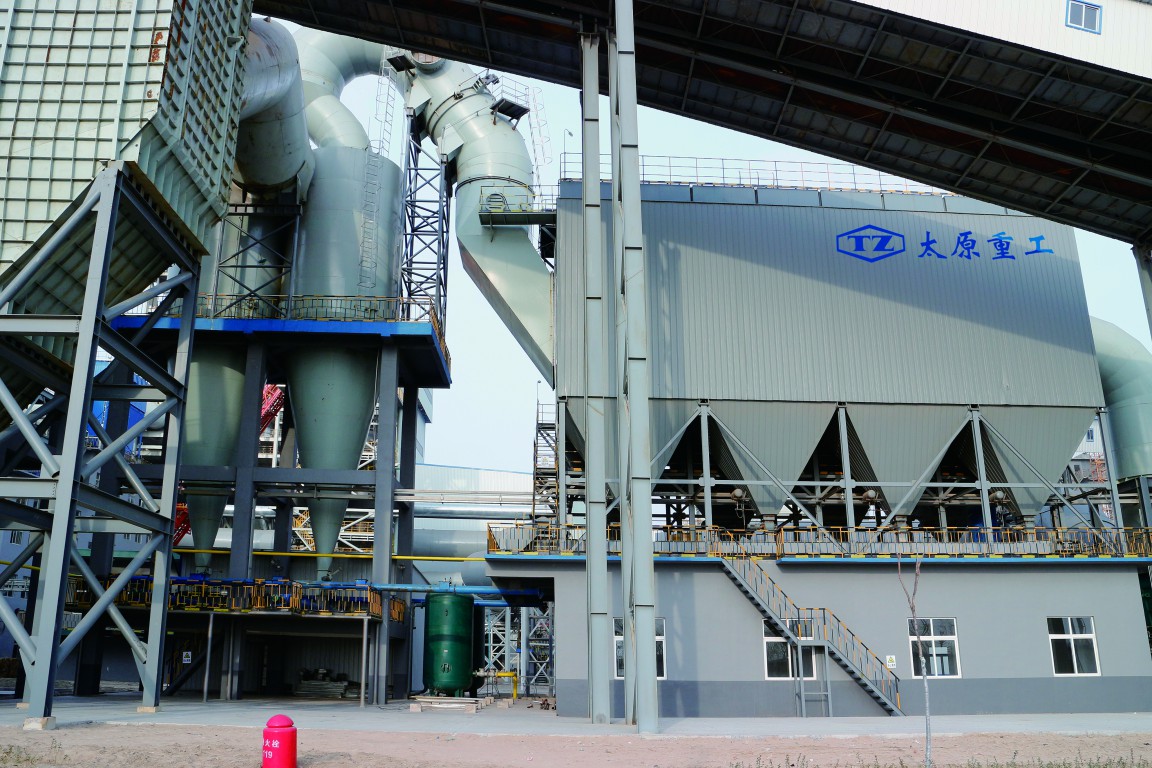

布袋除尘器

LCDM2×8－555

处理风量：450000m³/h

入口气体含尘浓度：正常≤20g/m³最大80g/m³

出口气体含尘浓度：≤30mg/Nm³

主要业绩

已应用于山东墨龙熔融还原炼铁装置/现有高炉炼铁技术的替代装置，煤基直接还原铁项目。

相关解决方案

  •
    环缝洗涤塔
    环缝洗涤塔：
    Φ6500/Φ5000×30950mm
    脱水器：
    Φ7000*18230mm
  •
    SRV炉
    SRV炉：
    Φ9280*17300mm
    炼铁产能：
    80万吨/年
  •
    预热还原装置
    烘干机：
    Φ4.0m×25m
    回转窑：
    Φ4.8m×75m
    球磨机：
    Φ2.6m×7.5m
