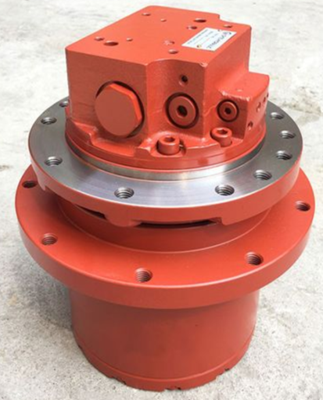

工程机械行星齿轮箱

工程机械行星齿轮箱用于各类工程机械设备行走、回转、卷扬机构，全部采用行星结构，其中行走和卷扬齿轮箱为封闭行星传动结构，回转齿轮箱为多级NGW行星传动结构，工程起重机用齿轮箱内部还集成有弹簧加载、液压释放的多片式摩擦制动器。采用模块化设计，结构紧凑、承载力大、噪音低、效率高、使用寿命长。

工程起重机用齿轮箱输出扭矩：17kNm～450kNm
液压挖掘机用齿轮箱可配套吨位：1.8吨～75吨

联系方式
联系人：邓利民

电话：13834132324

邮箱：denglimin@tz.com.cn

功能用途
优势特色
规格参数

功能用途

行走齿轮箱主要用于驱动履带驱动轮，从而带动履带实现工程机械主机前进、后退、转向等功能的实现；卷扬齿轮箱主要用于驱动卷筒，通过收放钢丝绳实现货物的起吊、起吊臂的变幅等功能的实现；回转齿轮箱齿轮箱主要用于驱动回转立轴，与回转支承相啮合实现车体左右旋转功能。

优势特色

1st

齿轮箱防渗漏密封结构设计

对齿轮箱防渗漏密封结构进行研究，通过合理采用端面密封、迷宫密封、O型圈、油封等不同密封结构，防止齿轮箱发生渗漏油问题。
2nd

内嵌式液压制动模块设计

研究行星齿轮箱中液压、制动、弹簧集成式设计结构，根据不同机构、不同工况要求，提出各机构齿轮箱制动力矩，并根据制动力矩要求计算设计制动器摩擦片和弹簧。
3rd

工程机械复杂工况变载荷计算

研究工程机械行星齿轮箱复杂工况下变载荷齿轮箱计算方法，结合国内外相关研究成果，进行对比分析，确定不同机构齿轮箱计算载荷的当量系数。
4th

基于模块化设计的齿轮参数、行星包组合设计及计算

对标研究先进企业齿轮箱规格、齿轮参数、行星包结构等模块化设计的特点和规律，建立公司产品的模块化组合构架，形成模块化系列化框架，并进行分析计算。

规格参数

行走齿轮箱：

型号	A	B	C	D	L1	L2	L	T2MAX	速比
TZGCP17	250	290	280	305	152/ 174	82	264/ 286	17000	16.27、19.9、22.62、26.43、32.14、45.42、37.57、53.95、64.27、77.95、88.23、102.62、112.14、124.2、135.71、150.51、170.24
TZGCP24	250	290	280	305	190	82	302	24000	36.97、44.7、90.13、102.6、116.9、120.5、137.2、169.86、173.7、193.3、209.3、221.1
TZGCP26	270	310	320	350	220	90	340	26000	30.36、36.8、42.87、45.45、50.52、54.20、62
TZGCP36	270	310	320	350	259	90	379	36000	32.57、38.43、47.21、66.96、79.36、87.78、100.02、116.55、131、138.82、161.26、269
TZGCP40	330	370	350	400	244	108.5	377	40000	35.88、41.04、48.28、59.13
TZGCP50	270	310	350	400	318	82	415	50000	36.8、45.13、87.59、99.75、125.66、146.39、155.94、177.48
TZGCP60	330	370	370	410	284	114	423	60000	33.03、39.41、63.77、76.55、86.46、94.80、105.53、111.93、119.83、139.86、150.53、169.89
TZGP80	380	430	430	480	295	148	466	80000	61.28、76.68、79.15、87.64、98.97、110.86、126.94、149.92、164.31、185.43
TZGP110	420	460	460	500	165	305	492	110000	79.5、87.6、95.8、104.2、114.8、128.6、147.2、164.3、173.9、 196.8、215
TZGP160	450	510	535	600	347	168	545	160000	93.7、101.6、111.3、133.1、162.8、191.9、210.8、251
TZGP220	460	600	650	680	370	170	585	220000	105.92、116.05、128.8、155.4、213.2、246.1、293、365.5
TZGP450	450	515	568	620	512	255	810	450000	421.7

卷扬齿轮箱：

型号	A	B	C	D	E	F	T2MAX	速比
TZGCH17	250	290	280	305	200	230	14000	16.27、19.9、22.62、26.43、32.14、37.57、45.42、53.95、64.24、70.24、77.95、89.22、103.69、121.03、150.5、170.24
TZGCH24	250	290	280	305	200	230	19000	36.97、44.7、90.13、102.6、116.9、120.5、137.2、173.7、193.3、209.3、221.1、137.6、169.86
TZGCH26	250	290	320	350	200	230	18000	30.36、36.8、42.87、50.52、54.20、62
TZGCH34	270	310	320	350	200	230	25000	30.36、36.8、42.87、50.52、54.20、62
TZGCH36	270	310	320	350	200	230	26000	32.57、38.43、47.21、66.96、79.36、87.78、100.02、116.55、131、138.82、161.26、269
TZGCH40	330	370	350	400	200	230	27000	35.88、41.04、48.28、59.13
TZGCH50	270	310	350	400	200	230	37500	36.8、45.13、80、87.59、91.12、99.75、125.66、146.39、155.94、177.48
TZGCH60	330	370	370	410	255	225	42500	33.03、39.41、63.77、76.55、86.46、94.80、105.53、111.93、119.93、136、139.86、150.53、169.89
TZGCH80	380	430	430	480	225	260	67000	61.28、76.68、79.15、87.64、98.97、110.86、126.94、149.92、164.31、185.43
TZGCH110	420	460	460	500	225	260	100000	79.5、87.6、95.8、104.2、114.8、128.6、147.2、164.3、173.9、196.8、215

回转齿轮箱：

型号	A	B	D	E	F	NxΦC	T2MAX		速比
							挖掘机	起重机
TZGCS17A			230	255	290	16xø18	7700	12000	18.86、20.9、23.62、27.43、33.14、38.57、46.42、54.95、65.24、78.95、89.23、103.62、171.24
TZGCS17B	250	305				16xø17.5	7700	12000	18.86、20.9、23.62、27.43、33.14、38.57、46.42、54.95、65.24、78.95、89.23、103.62、171.24
TZGCS24			230	265	315	20xø18	10600	17500	38.82、43.39、46.73、91.13、103.63、121.5、138.18、174.66、198.63、210.29、239.15、222.07
TZGCS26			250	280	350	20xø18	10000	16500	31.36、37.8、43.9、51.52、55.2、63
TZGCS34			250	280	350	20xø18	16000	25000	31.36、37.8、43.9、51.52、55.2、63
TZGCS36A			250	280	350	20xø18	17500	28500	33.57、39.43、48.2、67.96、80.36、101.02、117.55、132、139.82、162.26、270
TZGCS36B	250	460				10xø26	17500	28500	33.57、39.43、48.2、67.96、80.36、101.02、117.55、132、139.82、162.26、270
TZGCS40A			250	282	375	20xø18	18000	29000	36.88、42.04、49.28、60.13
TZGCS40B	280	375				20xø17.5	18000	29000	36.88、42.04、49.28、60.13
TZGCS50			300	330	375	24xø18	27800	48500	28.29、37.8、46.13、81、92.12、100.75、111.38、126.66、147.39、156.94、178.48、193.45、236.05
TZGCS60A			325	400	490	16xø22	27800	48500	34.03、40.41、64.77、87.46、95.8、106.53、120.83、140.86、151.53、170.89
TZGCS60B	340	450				24xø26	27800	48500	34.03、40.41、64.77、87.46、95.8、106.53、120.83、140.86、151.53、170.89
TZGCS80			370	440	480	24xø26	38200	68300	62.28、77.68、80.15、90.82、99.97、111.86、127.94、150.94、186.43、190.57
TZGCS110			390	475	520	24xø26	52000	93300	62.28、80.53、88.64、96.83、105.23、115.83、129.6、148.24、165.31、174.86、196.79、216
